产品说明及使用方法:

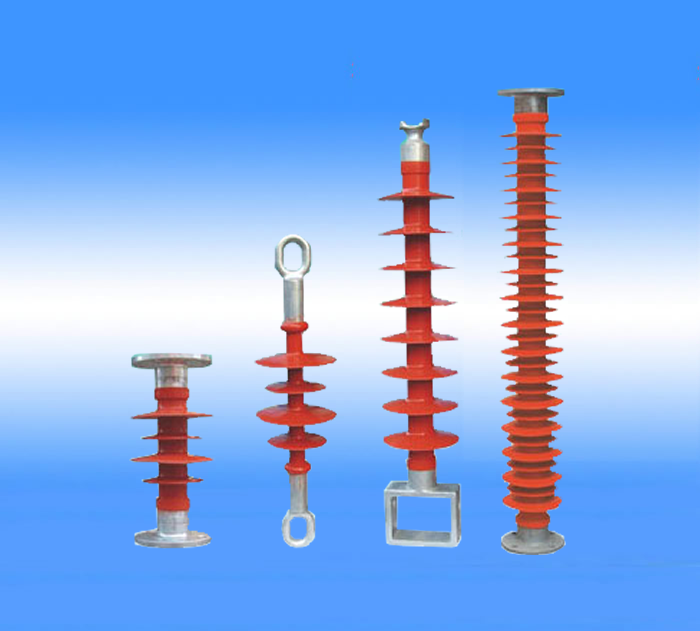

复合绝缘子

一、产品介绍

   复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
   绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称,它是复合绝缘子的骨架,起着支撑伞套、内绝缘、联接两端金具,以及承受机械
负荷等多重作用,具有很高的抗张强度,一般可达600Mpa以上,是普通钢材的2倍,瓷材料的5~8倍,并具有良好的介电性能和
耐化学侵蚀性,还有良好的抗弯曲疲劳,抗蠕变和抗冲击性。硅橡胶伞套主要起着保护芯棒,遮挡雨雪,增大爬电距离和产品外
绝缘的作用,是以高分子聚合物硅橡胶为基体,辅以阻燃剂,抗老化剂,偶联剂等填料经高温高压硫化而成,具有良好的憎水性
和迁移性,以及良好的耐腐蚀,耐老化,电绝缘等性能。并且具有很高的污闪电压和耐碎性能,电压分布均匀,与瓷相比其在同
等条件下闪络电压是瓷的2倍以上。
  本公司生产的复合绝缘子采用了特种钢材制造的金具,金具端头采用迷宫式设计原理,多层保护,密封性能好,解决了绝缘
子最关键的问题----界面电气击穿。金具与芯棒的联接采用国际上最过硬的电脑控制同轴恒压压接工艺,并配有全自动声发射探伤
检测系统,保证了金具与芯棒的联接的可靠性与稳定性。芯棒采用ERC高温耐酸棒,芯棒与硅橡胶界面涂有特种偶联剂。伞套采
用了高温高压下一次性整体成型工艺,配合电脑监控的二段硫化工艺,延长了产品的使用寿命。过硬的生产设备和制造工艺,齐
全的检测设备及检测手段,保证了产品的各项技术指标均达到相关的国内和国际标准,成为高电压输变电线路的新一代绝缘子。

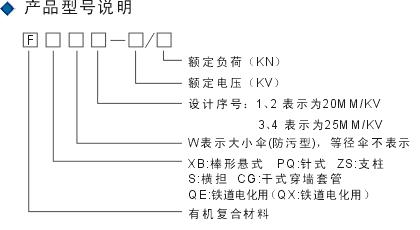

二、复合绝缘子产品类型

FXBW-----棒型悬式复合绝缘子
FPQ-----复合针式绝缘子
FZSW-----复合支柱绝缘子
FS-----复合横担绝缘子
FCGW-----复合干式穿墙套管
FQE(X)-----电气化铁道用复合绝缘子
FQJ-----电气化道用车顶复合绝缘子


三、使用条件

环境温度               -40℃~+40℃
海拔高度不超过         1500米
交流电源频率不超过     100HZ
最大风速不超过         35m/s
地震强度不超过         八级


四、产品的性能特点

   体积小,重量轻,是相同电压等级瓷绝缘子的1/5~1/9左右,便于运输和安装。
   复合绝缘子械强度高,结构可靠,性能稳定,安全运行裕度大,为线路和安全运行提供了保障。
   复合绝缘子的电气性能优越,硅橡胶伞肯有良好的憎水性和迁移性,耐污性能好,抗污闪能力强,能在重污
秽地区安全运行,且不需要人工清扫,可免测零值维护。
   复合绝缘子具有耐酸、碱性,耐热老化和耐电性能力,密封性能好,能确保其内绝缘不受潮等特点。
   复合绝缘子的抗脆性能好,防震力度强,不会发生脆断事故。
   复合绝缘子具有可换性,能与瓷等绝缘子与互换使用。

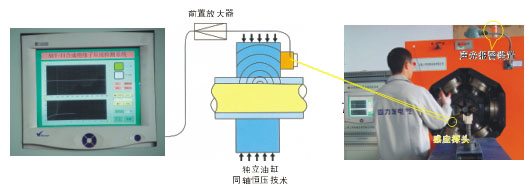

五、金具压接监控技术

   金具压接过程采用声发射探测技术监测,此技术以前只用于航天航空领域的科研试验,其灵敏度可分辨几根玻
璃纤维的断裂,并有声光报警器装置确保压接质量万无一失。并采用过硬的同轴恒压技术,与行程定位控制相比,
能克服因金具大小误差造成的压接质量不稳定,是目前世界最过硬的压接方法。

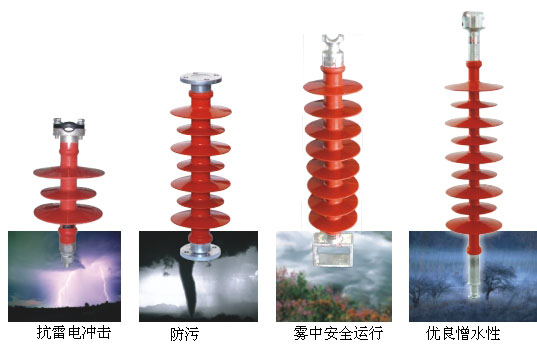

六、优越的伞套特性

   优良的硅橡胶配方,过硬的一次性成型技术和二次硫化工艺,使产品与传统的陶瓷绝缘子相比具有不可替代的
优越性。
